Что такое системы ГРП и почему они имеют решающее значение для современных операций по заканчиванию скважин?

Пакеты гидроразрыва представляют собой устьевые устройства высокого давления, используемые для контроля и направления жидкости гидроразрыва в ствол скважины, и они являются единственной наиболее важной частью оборудования для контроля давления во время любой операции гидроразрыва.

В нефтегазовой отрасли успех и безопасность гидроразрыва пласта во многом зависят от целостности наземного оборудования. Среди всех задействованных компонентов штабеля трещин выделяться как незаменимый. Независимо от того, являетесь ли вы инженером, оценивающим оборудование для заканчивания скважин, или специалистом по закупкам, сравнивающим узлы, рассчитанные на давление, понимание блоков гидроразрыва – их конструкции, функций, номинальных характеристик и критериев выбора – имеет важное значение.

В этом руководстве представлен всесторонний обзор комплектов гидроразрыва: что они собой представляют, как они работают, чем они отличаются от традиционного устьевого оборудования и какие факторы определяют, какая конфигурация комплекта гидроразрыва подходит для конкретной скважины.

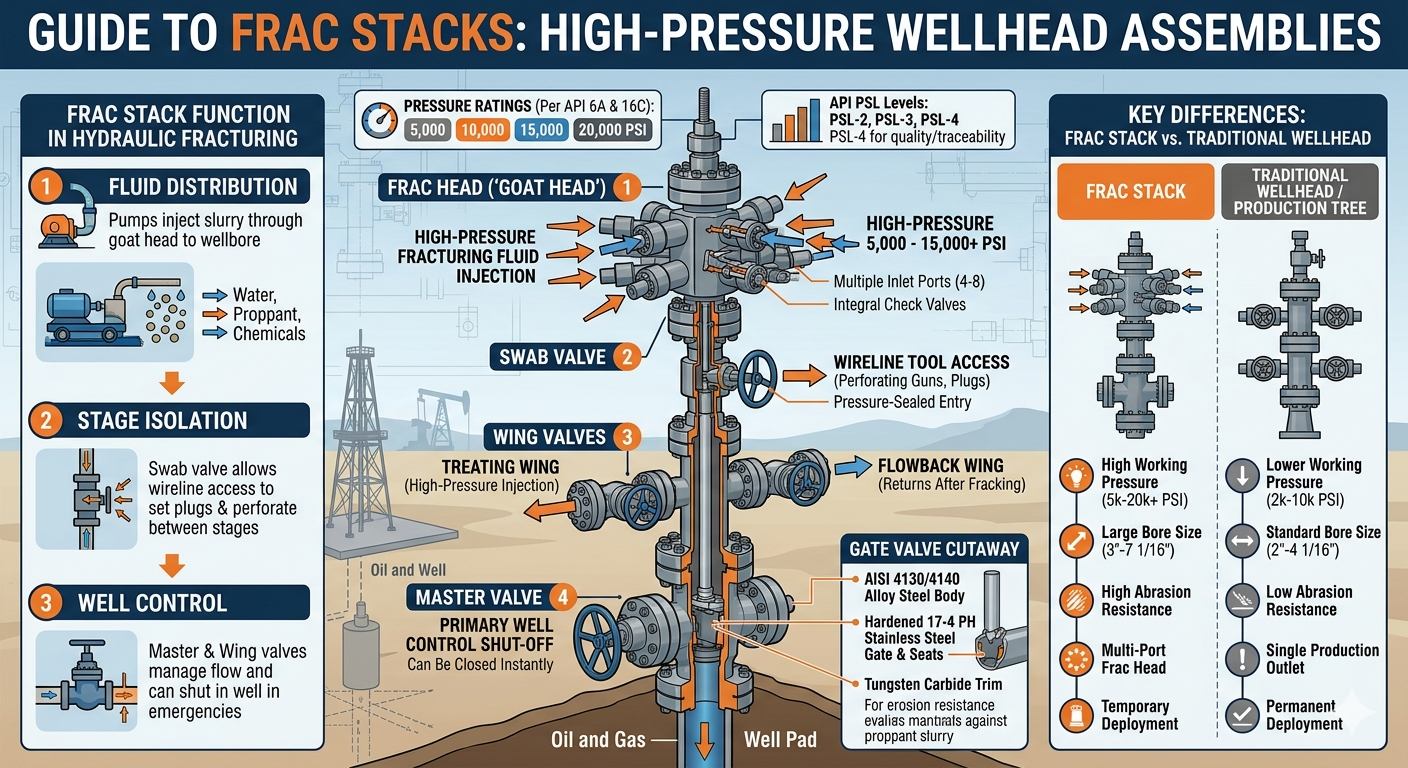

Что такое стек гидроразрыва?

А стек трещин представляет собой специализированный узел регулирования устьевого давления, устанавливаемый на поверхности нефтяной или газовой скважины специально для операций гидроразрыва пласта. В отличие от стандартного устья скважины, которое рассчитано на длительную добычу, пакет гидроразрыва спроектирован так, чтобы выдерживать экстремальное давление и абразивные суспензии, связанные с закачиванием жидкости гидроразрыва — часто смеси воды, проппанта и химических добавок — глубоко в пласт.

Аt its core, a frac stack typically consists of:

• А master valve — первичный запорный клапан в основании дымовой трубы
• А swab valve — обеспечивает доступ к скважине для каротажных инструментов
• Крыльчатые клапаны — прямой поток к линиям разрыва и от них
• А frac head (or goat head) — верхний коллектор, соединяющий несколько линий обработки железа
• Обратные клапаны и линии глушения — для управления скважиной и аварийного сброса давления

Вместе эти компоненты позволяют бригадам закачивать жидкость гидроразрыва при чрезвычайно высоких давлениях — обычно между 5000 и 15000 фунтов на квадратный дюйм , хотя приложения сверхвысокого давления могут превышать 20 000 фунтов на квадратный дюйм — с точностью и безопасностью.

Как работает пакет гидроразрыва во время гидроразрыва пласта?

А frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.

Когда начинается работа по гидроразрыву, насосы высокого давления прогоняют жидкость для гидроразрыва через линии обработки железа, которые соединяются с головкой разрыва. Головка разрыва, которую часто называют «козлиной головкой» из-за ее многопортовой конфигурации, распределяет жидкость от нескольких насосов одновременно в ствол скважины. Это позволяет операторам достигать чрезвычайно высоких скоростей закачки (иногда превышающих 100 баррелей в минуту ), необходимые для разрушения плотных пластов.

На протяжении всей операции:

• главный клапан может быть мгновенно закрыт, чтобы закрыть колодец в случае чрезвычайной ситуации
• Крыльчатые клапаны открываются или закрываются для управления обратным потоком и линиями обработки
• тампонный клапан позволяет выполнять повторный вход с помощью тросовых инструментов между этапами
• Линии убийства позволить операторам закачивать жидкость глушения, чтобы при необходимости восстановить контроль над скважиной

Аfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.

Установка ГРП по сравнению с традиционным устьевым оборудованием: ключевые различия

Пакеты ГРП и традиционные устьевые узлы служат разным целям и изготавливаются по разным стандартам. В таблице ниже суммированы важные различия.

Таблица 1: Сравнение комплектов ГРП и традиционных устьевых/эксплуатационных елей по ключевым эксплуатационным параметрам.

Номинальные значения давления в трубе ГРП: что они означают?

Номинальное давление является самой важной характеристикой при выборе комплекта гидроразрыва: от него напрямую зависит, сможет ли сборка безопасно выдерживать давление в стволе скважины и при обработке.

Пакеты ГРП рассчитаны на АPI 6A и АPI 16C стандарты. Общие классы рабочего давления (WP) включают:

• Рабочее давление 5000 фунтов на квадратный дюйм — подходит для более мелких пластов с низким давлением
• Рабочее давление 10 000 фунтов на квадратный дюйм — наиболее широко используемый рейтинг на крупных сланцевых месторождениях США.
• Рабочее давление 15 000 фунтов на квадратный дюйм — используется в глубоких скважинах с высоким давлением, таких как более глубокие объекты Пермского бассейна.
• 20 000 фунтов на квадратный дюйм WP — новый класс для сверхглубоких или сверхплотных пластов, требующих экстремального давления обработки

Крайне важно отметить, что номинальное рабочее давление пакета трещин должно быть равно или превышать максимальное ожидаемое давление обработки поверхности (MASITP) за работу, включая запас прочности. Операторы обычно применяют Запас прочности 10–15 % выше расчетного MASITP при выборе номинального давления в трубе гидроразрыва.

А mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, инциденты на устье скважин, связанные с давлением, остаются одной из основных причин серьезных травм во время операций по завершению работ, подчеркивая, почему правильный выбор рейтинга не подлежит обсуждению.

Ключевые компоненты сборки стека гидроразрыва

Каждый компонент в комплексе гидроразрыва играет определенную роль в поддержании контроля над скважиной и направлении жидкости гидроразрыва.

1. Главный клапан

Главный клапан — это первая линия защиты в управлении скважиной: он может полностью перекрыть ствол скважины за одну операцию. Обычно это полнопроходная задвижка, она устанавливается непосредственно над катушкой обсадной колонны или устьем скважины. Во время нормальной работы откачки главный клапан остается полностью открытым, чтобы минимизировать падение давления. В чрезвычайных ситуациях его можно закрыть удаленно или вручную за считанные секунды.

2. Клапан тампона

Тампонный клапан расположен над главным клапаном и обеспечивает герметичную точку доступа для канатных инструментов, перфораторов или инструментов для установки пробок. При заканчивании методом «заглушка и перфорация» — доминирующем методе в сланцевых операциях в США — тампонный клапан неоднократно используется между стадиями гидроразрыва для запуска перфорационных спусков и настройки пробки.

3. Крыльчатые клапаны (очистка и обратный поток)

Крыльчатые клапаны выходят горизонтально из корпуса пакета гидроразрыва и подключаются к линиям подготовки железа (для закачки) и линиям обратного потока (для возврата после гидроразрыва). Типичная стопка гидроразрыва имеет как минимум два крыльевых клапана — одно крыло для обработки высокого давления и одно крыло для обратного потока с более низким давлением. Особенности крыльевых клапанов высокого давления на современных трубах ГРП. накладка из карбида вольфрама для противодействия эрозии из-за суспензии, насыщенной проппантом.

4. Голова перелома (голова козла)

Головка гидроразрыва является самым верхним компонентом стопки гидроразрыва и основной точкой соединения нескольких линий обработки железа от насосов. Головка разрыва обычно имеет От 4 до 8 входных портов , что позволяет нескольким насосам впрыскивать одновременно. Возможность параллельного закачивания обеспечивает чрезвычайно высокие дебиты, необходимые для современных многоступенчатых заканчиваний. Головка разрыва также оснащена встроенными обратными клапанами для предотвращения обратного потока.

5. Линия глушения и обратные клапаны

Линии глушения обеспечивают вспомогательный путь для закачки тяжелой жидкости в ствол скважины для восстановления контроля в случае нарушения контроля над скважиной. Обратные клапаны встроены по всему комплексу гидроразрыва, чтобы предотвратить обратный поток скважинных флюидов или газов в линии насосов при устранении перепадов давления.

Типы штабелей гидроразрыва: одинарные, двойные и с застежкой-молнией.

Пакеты ГРП развертываются в нескольких конфигурациях в зависимости от конструкции скважины, схемы кустового бурения и эксплуатационных целей.

Таблица 2: Распространенные конфигурации комплексов ГРП, их описания и оптимальные сценарии применения.

принятие молния фрактал и одновременный ГРП технологии в Пермском бассейне и других крупных сланцевых месторождениях США привели к значительным инновациям в конструкции труб гидроразрыва. Операторы сообщили, что при операциях одновременного ГРП повышение эффективности заканчивания на 40–60 % по сравнению с традиционным ГРП с одной скважиной, что значительно снижает затраты на фут бокового ствола.

Выбор материала и износостойкость в пакетах ГРП

Выбор материала имеет решающее значение, поскольку стопки гидроразрыва подвергаются воздействию высокоабразивных растворов проппанта, поэтому износ является одной из основных причин простоя и замены стопок гидроразрыва.

Ключевые существенные соображения включают в себя:

• Материалы корпуса и капота: АISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
• Отделка сиденья и ворот: Карбид вольфрама или закаленная нержавеющая сталь 17-4 PH для устойчивости к эрозии при высокоскоростном потоке проппанта.
• Уплотнения: Эластомерные уплотнения должны быть совместимы с химическими жидкостями гидроразрыва, в том числе с системами жидкой воды с высоким pH и жидкостями для стимуляции на кислотной основе.
• Среды кислого обслуживания (H₂S): При наличии сероводорода обязательны материалы, соответствующие требованиям NACE MR0175/ISO 15156.

Исследования в секторе оборудования для заканчивания скважин показывают, что клапаны с отделкой из карбида вольфрама продемонстрировать срок службы в 3–5 раз дольше чем стандартные клапаны со стальной отделкой при работе с высокой концентрацией проппанта, что значительно снижает общие затраты на заканчивание скважин за счет меньшего количества замен оборудования.

АPI Standards Governing Frac Stack Design and Testing

Стеки ГРП должны соответствовать международно признанным стандартам API — соблюдение не является обязательным; это юридическое и договорное требование для большинства операций по добыче нефти и газа.

• АPI 6A (Wellhead and Christmas Tree Equipment): Регулирует проектирование, материалы, испытания и маркировку компонентов устья скважины, включая трубы гидроразрыва. Уровни PSL-2, PSL-3 и PSL-4 определяют все более строгие требования к качеству и отслеживаемости.
• АPI 16C (Choke and Kill Equipment): Аpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
• АPI 6FA / 6FB (Fire Testing): Клапаны для труб гидроразрыва, прошедшие огневые испытания, могут использоваться в средах с повышенным риском возгорания.
• КДЕС MR0175: Требования к материалам для применений с кислыми средами, где концентрации H₂S превышают пороговые значения.

Для критически важных скважин и сред с высоким риском операторы обычно указывают ПСЛ-3 или ПСЛ-4 классифицированные стопки трещин, которые требуют полной прослеживаемости материала, дополнительного неразрушающего контроля (неразрушающего контроля) и сертифицированных заводских приемочных испытаний (FAT).

Как выбрать правильный пакет ГРП: практический контрольный список

Выбор правильного набора ГРП требует систематической оценки состояния скважин, эксплуатационных требований и нормативных обязательств.

Таблица 3: Практический контрольный список выбора пакета ГРП, охватывающий ключевые инженерные и эксплуатационные параметры.

Техническое обслуживание, осмотр и срок службы трубы ГРП

Правильное техническое обслуживание имеет важное значение для обеспечения надежной работы блоков гидроразрыва: выход из строя клапана или разрушение уплотнения во время закачки под высоким давлением представляет собой как угрозу безопасности, так и дорогостоящую незапланированную остановку.

Передовые отраслевые практики по обслуживанию штабеля гидроразрыва включают в себя:

• Опрессовка перед началом работы: Аll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
• Проверка после выполнения работ: Клапаны, седла и уплотнения следует проверять после каждой работы. Облицовка клапанов и седла затворов являются наиболее изнашиваемыми деталями.
• Полные интервалы ремонта: Многие операторы требуют полную разборку и повторную сертификацию каждый раз. 12–18 месяцев или после определенного количества рабочих часов, в зависимости от того, что наступит раньше.
• Документация и отслеживаемость: Записи о техническом обслуживании, сертификаты испытаний под давлением и документы по отслеживанию материалов должны сопровождать все пакеты гидроразрыва на регулируемых рынках.

Пренебрежение циклами технического обслуживания является основной причиной поломок труб гидроразрыва в полевых условиях. Данные отрасли говорят о том, что программы профилактического обслуживания сокращают количество незапланированных отказов ГРП до 70% , что дает значительную экономию средств в течение срока действия программы завершения.

Инновации в технологии ГРП

Технология ГРП продолжает быстро развиваться, поддерживая все более агрессивные программы заканчивания скважин, необходимые операторам сланцевой добычи.

• Клапаны с электрическим и гидравлическим приводом: Системы гидроразрыва с дистанционным управлением позволяют операторам открывать и закрывать клапаны на безопасном расстоянии, снижая воздействие на персонал во время операций под высоким давлением.
• Аutomated pressure monitoring: Встроенные датчики давления и интеграция SCADA в реальном времени позволяют осуществлять непрерывный мониторинг целостности стопы трещин во время закачки.
• 20 000 фунтов на квадратный дюйм-class systems: Аs operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
• Компактная и легкая конструкция: Модульные комплексы ГРП, предназначенные для быстрого монтажа и демонтажа буровых установок на кустовых площадках с несколькими скважинами, сокращают общее время освоения каждой скважины.
• Высокоскоростное высверливание пробки ГРП: Интегрированные системы колтюбинга и обратного притока в сочетании с пакетами ГРП позволяют быстрее разбуривать пробки между этапами, поддерживая высокочастотные графики заканчивания.

Эти инновации в совокупности поддерживают стремление отрасли к более быстрое и эффективное завершение при этом снижая риск воздействия на человека оборудования высокого давления.

Часто задаваемые вопросы о штабелях гидроразрыва

Заключение: почему важно правильно организовать штабелирование ГРП

Пакеты ГРП не являются товаром — это высокоточные, критически важные для безопасности узлы, правильный выбор, обслуживание и эксплуатация которых напрямую влияют на безопасность скважины, эффективность заканчивания и, в конечном итоге, на экономику каждой программы ГРП.

От выбора правильного класса давления и размера ствола до определения подходящих марок материалов для работы в кислых или абразивных средах — каждое решение, касающееся конфигурации стопы гидроразрыва, имеет последствия для последующих процессов. По мере того, как программы заканчивания становятся более агрессивными — более глубокие, длинные боковые стволы, более высокие давления обработки, больше стадий на скважину — роль высокопроизводительных, должным образом сертифицированных комплексов ГРП будет становиться только более важной.

Инженеры и специалисты по закупкам, которые понимают технические основы ГРП, имеют больше возможностей для принятия решений, которые повышают эксплуатационную безопасность, сокращают время простоя оборудования и оптимизируют общую стоимость заканчивания скважин.
